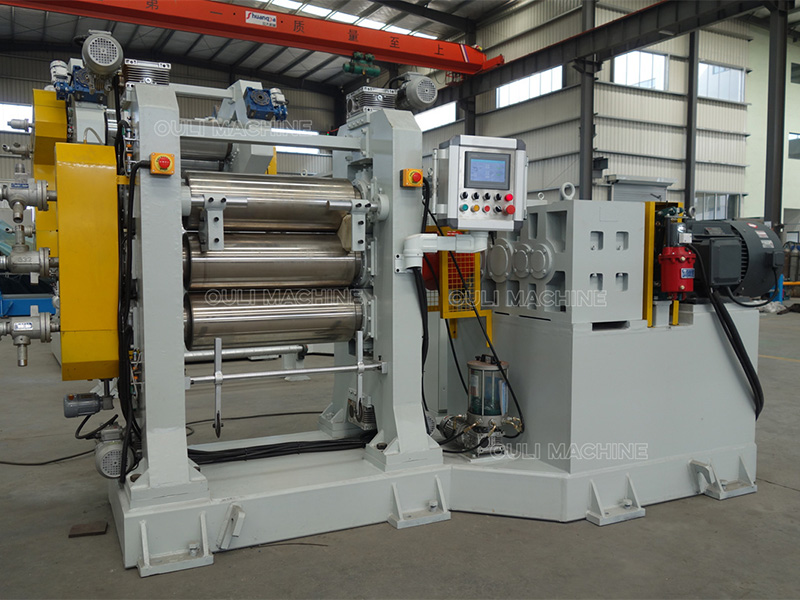

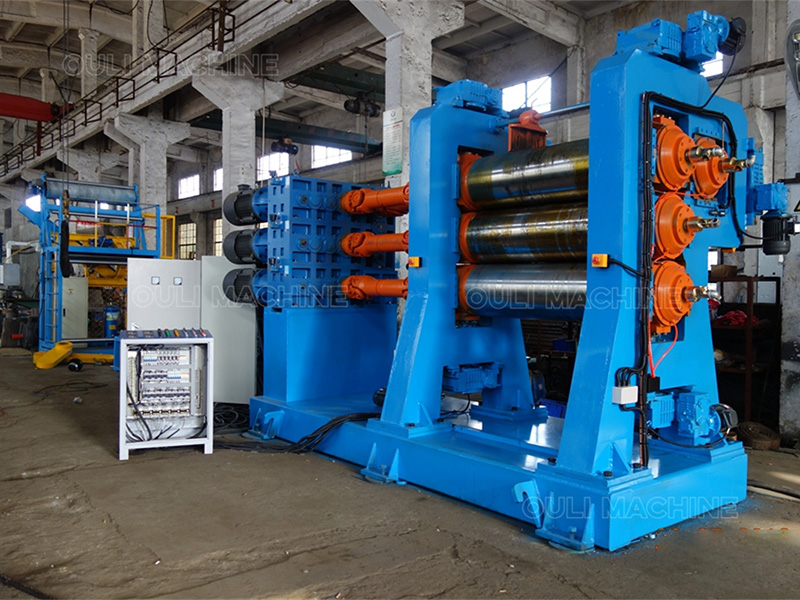

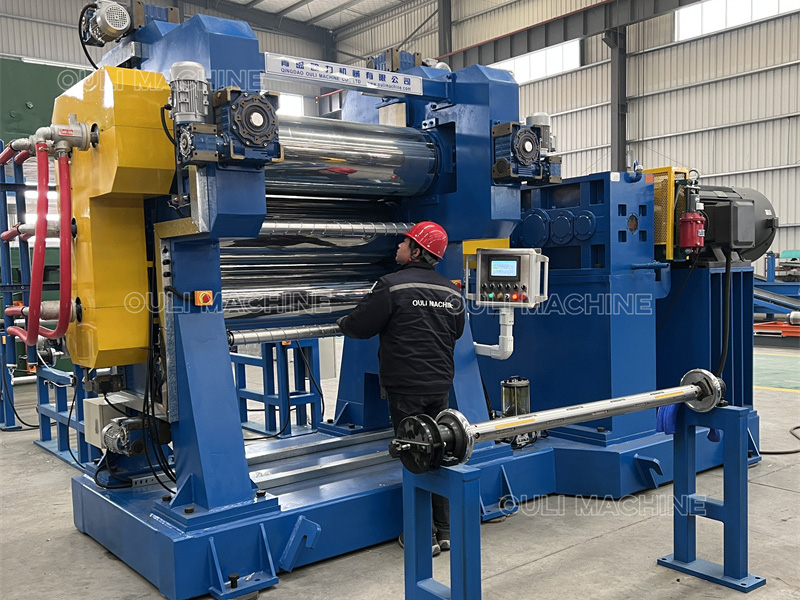

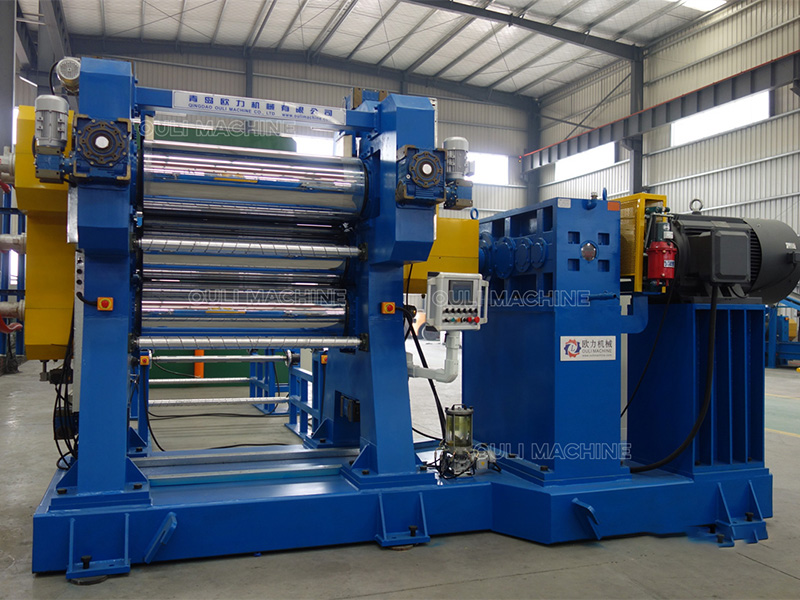

Четырехвалковый резиновый каландр/резиновый каландрирующий станок
Параметр
|
Параметр/модель |
XY-4-250 |
XY-4-360 |
XY-4-400 |
XY-4-450 |
XY-4-560 |
XY-4-610 |
XY-4-810 |
|
Вал (мм) |
Φ250×720 |
Φ360×1120 |
Φ400×1200 |
Φ450×1400 |
Φ560x1730 |
Φ610×1930 |
Φ810×2430 |
|
Коэффициент скорости резины |
1:1:1:1 |
0.73:1:1:0.73 |
1:1.38:1.38:1 |
1:1.5:1.5:1 |
1:1.5:1.5:1 |
1:1.4:1.4:1 |
1:1.5:1.5:1 |
|
Скорость вала (м/мин) |
0-15.7 |
0-22.6 |
0-25.1 |
0-28.2 |
0-35.1 |
0-38.3 |
0-50.8 |
|
Диапазон регулировки захвата (мм) |
0-6 |
0-10 |
0-10 |
0-10 |
0-15 |
0-15 |
0-25 |
|
Мощность двигателя (кВт) |
22 |
55 |
75 |
110 |
160 |
200 |
132x4 |
|
Вес (кг) |
6500 |
16000 |
20000 |
23000 |
45000 |
50000 |
130000 |
Деталь продукта
1. Валки: охлажденные чугунные валки из сплава с поверхностной твердостью 68~72hs. Валки зеркально обработаны и отполированы, должным образом отшлифованы и выдолблены для охлаждения или нагрева.
2. Устройство регулировки зазора между валками: регулировка зазора на двух концах валков осуществляется вручную с помощью двух отдельных винтов, прикрепленных к корпусу из латуни.
3. Охлаждение валков: универсальные поворотные шарниры с внутренними распылительными трубами со шлангами и коллекторами.
4. Корпус с подшипником цапфы: корпус из стального литья для тяжелых условий эксплуатации, оснащенный роликовыми подшипниками качения.
5. Смазка: полностью автоматический насос для смазки антифрикционных роликовых подшипников, установленный в пылезащищенном корпусе.
6. Рама и фартук: стальное литье для тяжелых условий эксплуатации.
7. Редуктор: жесткозубый понижающий редуктор, бренд GUOMAO.
8. Базовая рама: общая базовая рама, изготовленная из стального швеллера и пластины ms с точной обработкой, на которую устанавливается вся машина с редуктором и двигателем.
9. Электрическая панель: электрическая панель управления звездой и треугольником с автоматическим реверсом, вольтметром, амперметром, реле защиты от перегрузки, индикатором 3 фаз и аварийным выключателем.
